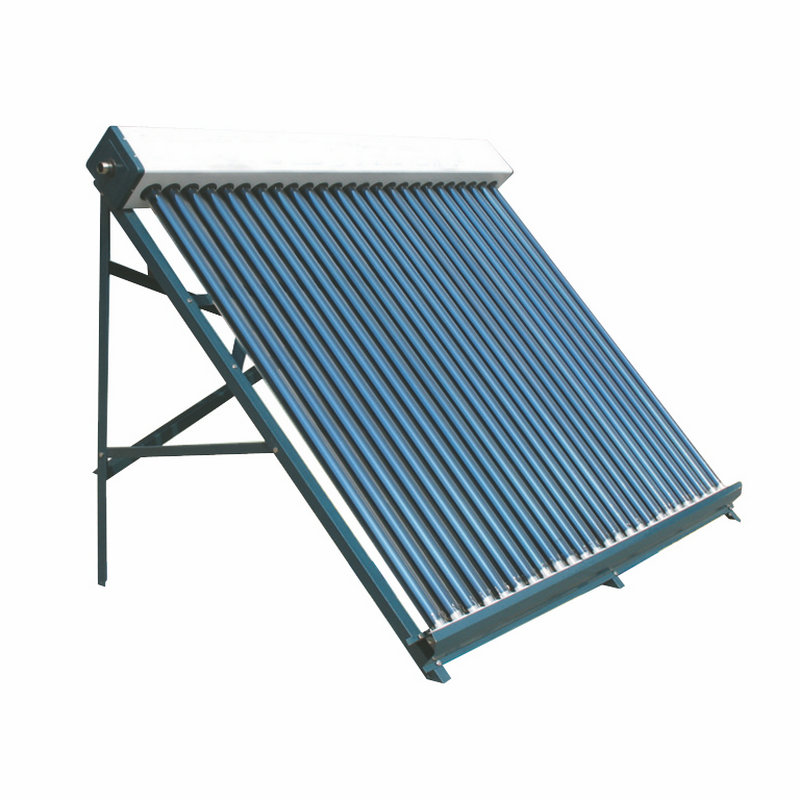

【單排豎插】商用太陽能熱水器

【單排豎插】商用太陽能熱水器參數

【聯箱】材質：彩鋼/不銹鋼。型號：?58*18000mm*25管/30管。

進出水口：DN25/DN32/DN40/DN50。

【真空管】材質：普通管/三高紫金管。型號：?58。

【支架】材質：彩鋼/不銹鋼。

【單排豎插】商用太陽能熱水器支架

【單排豎插】商用太陽能熱水器聯箱

Φ58×1800mm×25 支太陽能真空管集熱器（工程標準計算）

規格說明

Φ58：真空管外直徑 58mm，吸熱內管 47mm

1800mm：真空管有效吸熱長度 1.8m

25 管：單聯箱裝配 25 支真空管

有效采光面積（工程計算基準）

單支采光面積公式：內管直徑 × 有效長度

單支：0.047m × 1.8m = 0.0846 ㎡

25 支總有效集熱面積：0.0846 × 25 = 2.115 ㎡

日產熱水量（江浙地區，進水 15℃，目標 55℃生活熱水）

常規取值：1㎡有效集熱晴天產 55℃熱水 120～150L

晴天日產熱水：253.8～317.25 L

行業簡化標注：250～320 L / 天（55℃）

夏季高溫晴天：可達 350L 左右

冬季陰天：120～180L

得熱等效電加熱（日均輻照 15MJ/㎡，系統綜合效率 52%）

總輻照：2.115×15=31.725 MJ

有效得熱：31.725×0.52=16.497 MJ

折合電量：16.497÷3.6 ≈ 4.58 度電 / 天

兩種主流結構區別

1. 全玻璃直插式（常壓）

真空管內通水，造價低；適合小型宿舍、工地臨時熱水；冬季需排空防凍，易結垢。

2. U 型管 / 熱管承壓式（閉式工程推薦）

管內不走水，導熱介質換熱，系統可承壓 0.6MPa；不炸管、不易結垢，可搭配換熱器，酒店、恒溫系統優選。

配套選型建議

匹配水箱：250～350L 304 不銹鋼保溫水箱

強制循環泵：流量 1.5～2.5m3/h，進出口 DN32

安裝傾角：浙江地區 30°～35°

適用人數：8～12 人日常淋浴用水

同系列規格對比速查

寫在最后：以上就是關于【單排豎插】商用太陽能熱水器 的產品詳細，希望能對大家有幫助！

---
